Soborg Mobler / ダイニングチェア DK4167

Borge Mogensenによってデザインされたサイドチェア「DK4167」。
メーカーはSoborg Mobler。

前回図面化した「型番不明椅子」同様、コンテンポラリーチェアと呼ばれる椅子です。
座面と前脚が90度で、「く」の字形をした後脚という共通した特徴を持ちます。
大変スタンダードな形式で、多くの量産品に見ることができます。

これもかなり前に寸法を取り、図面化を進めていたものです。

寸法の取り忘れ箇所が多く、大体の感でCAD化している所もありますが、重要な部分は計測してあると思います。そのため、不明な部分は、寸法記入をしていません。

基本的な椅子の寸法関係は解ると思いますが、採寸エラー等による寸法間違いはご容赦下さい。また、ご指摘ください。

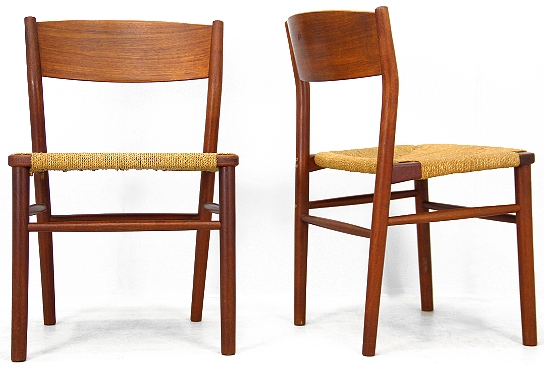

画像は、「CHLOROS」よりお借りしました。

注意事項
注1:この椅子はYチェアと同じ編です。
注2:図面は、敢えて縮尺を統一していません。見にくい部分は、一部拡大表示しています。
注3:図法も敢えて無視している部分があります。
注4:採寸はペーパーコードを取り去った状態で行っています。
注5:作図はSakraCadで行いました。フリーの機械系2D-CADです。直感的で使いやすいと思います。

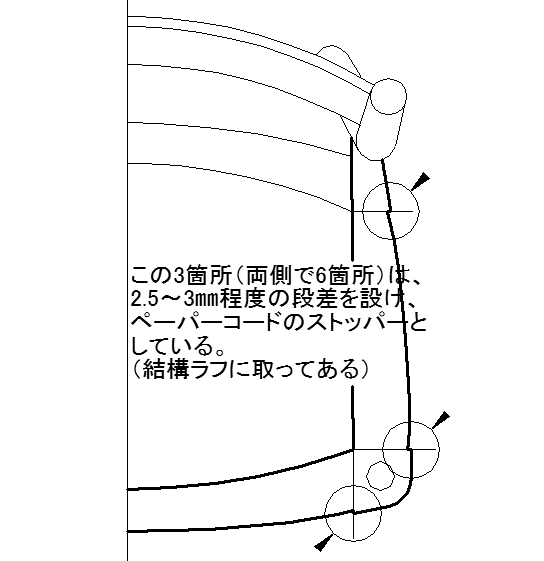

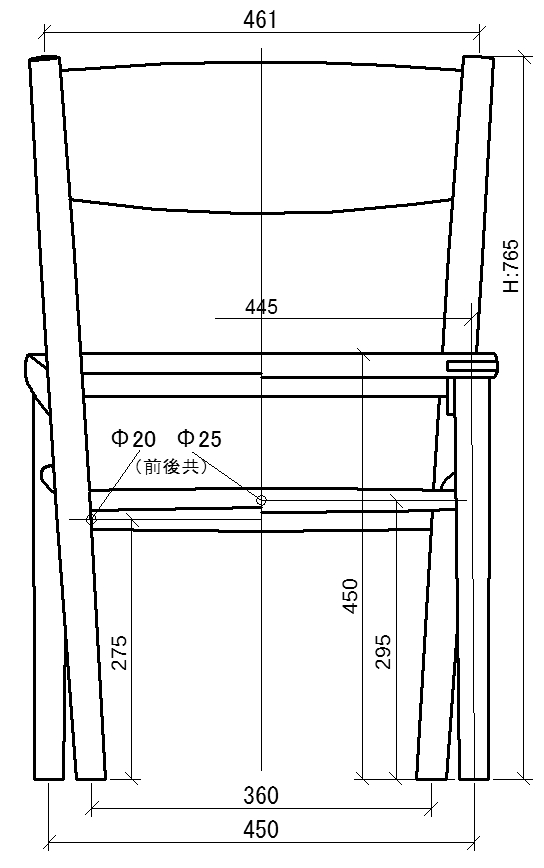

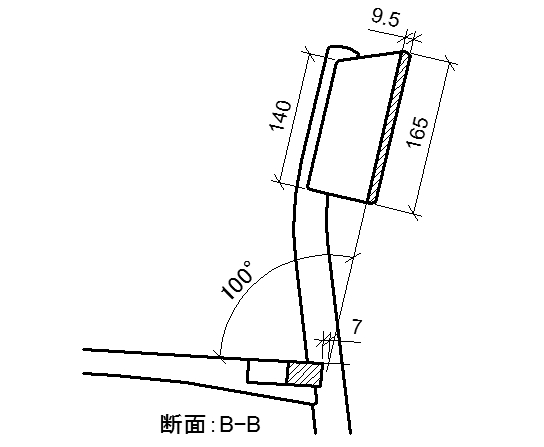

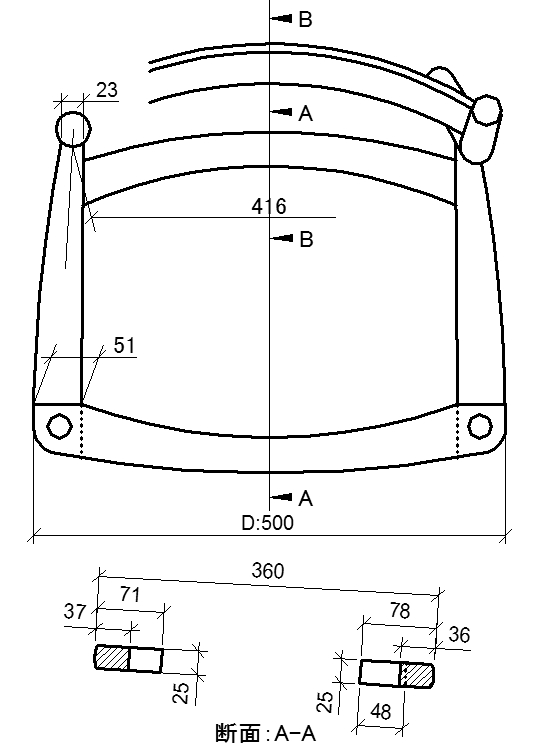

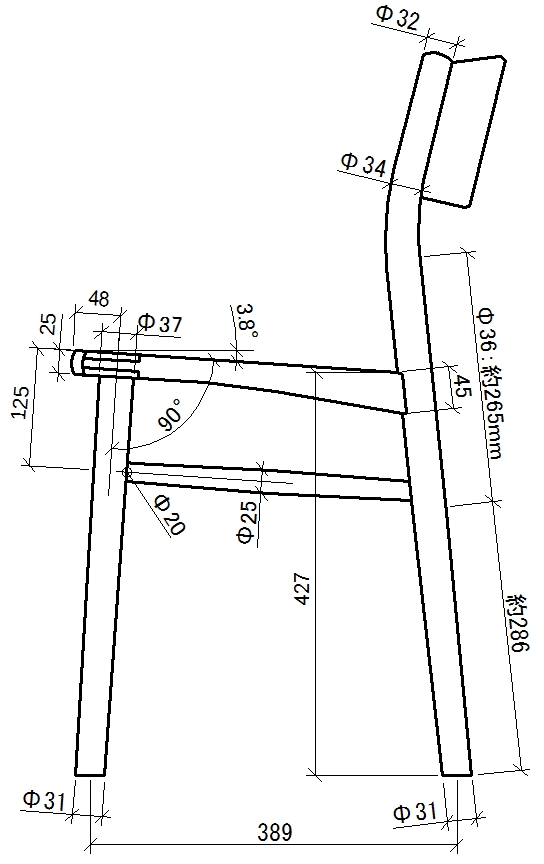

ダイニングチェア DK4167 ダイニングチェア DK4167:正面図 ダイニングチェア DK4167:側面図 ダイニングチェア DK4167:上面図 ダイニングチェア DK4167:詳細図1 ダイニングチェア DK4167:詳細図2
