Carl Hansen & Son / ダイニングチェア CH24 (Y-チェア)

ハンス・J・ウェグナーによってデザインされた、ダイニングチェア CH24。
今更説明の必要はないほど、日本では、有名かつ人気の高い椅子です。

20年位前のモデルで、座面の張替に持ち込まれたものを採寸しました。
最近のカタログ寸法(ネットを参照)とは、若干違うようです。
アームの傾きも、ややフラットです。

特に、座面の寸法関係を知りたくて採寸しました。
そのため、全ての寸法を採寸したわけではありません。
後脚のS字部分等、画像を見ながら「感」でドローイングしましたので、寸法記入はありません。

特に、椅子設計の初学者の方々の参考になるのではないかと思っています。
採寸し難い椅子ですので、正確ではないかと思いますが、座面の形状、位置関係は判ると思います。

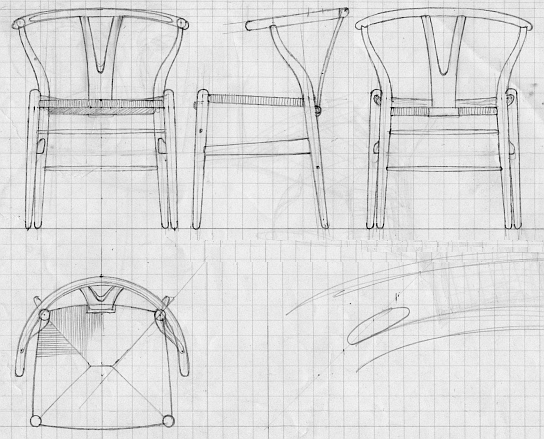

画像一番下は、ウェグナーによる、Y-チェアの1/5スケッチです。
1/5をこの精度で描くのは、かなり大変ですね。

メーカー:Carl Hansen & Son / Denmark。
デザイナー:Hans J. Wegner (ハンス・J・ウェグナー)
発表:1950年
サイズ:W550 x D520 x H730 x SH420 ㎜

[注意事項]
■図面は、製図法に則ていない描写がありますが、御容赦下さい。
■採寸のままに、記述している部分があります。正規表現と混同していますが、これも御容赦下さい。
■図面での寸法記入がない部分は、採寸忘れです。

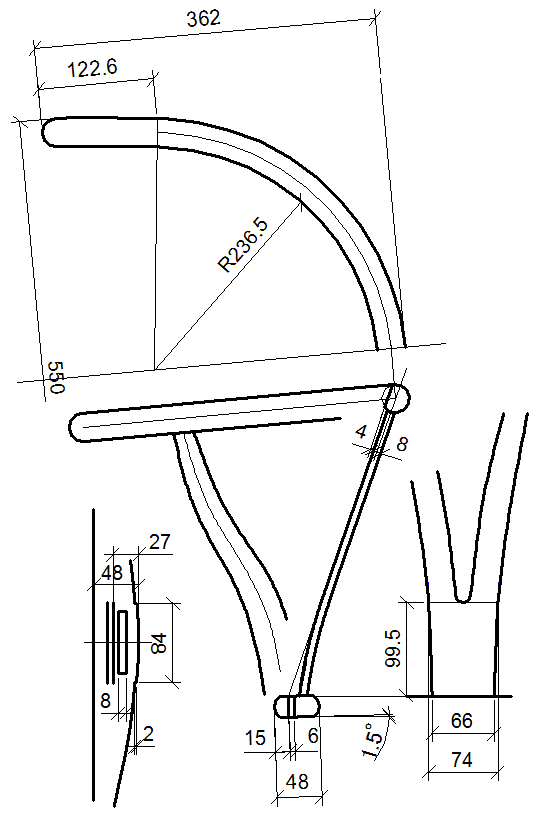

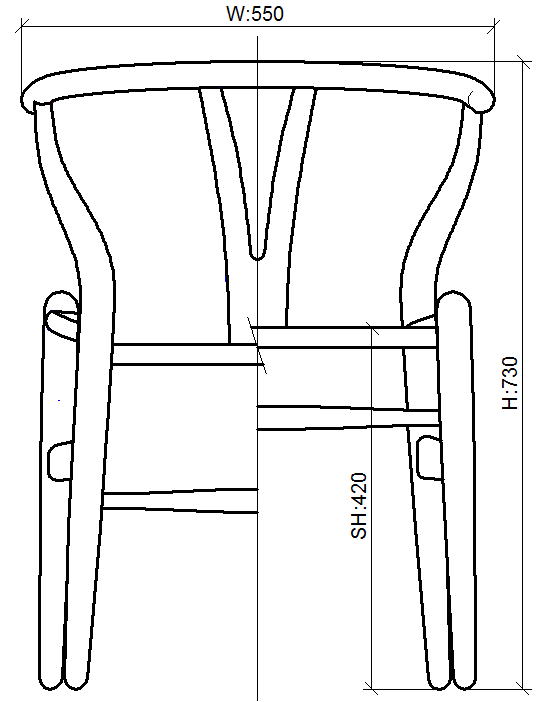

ダイニングチェア CH24 (Y-チェア):正面画像 ダイニングチェア CH24 (Y-チェア):正面寸法画像 ダイニングチェア CH24 (Y-チェア):側面寸法画像 ダイニングチェア CH24 (Y-チェア):上面寸法画像 ダイニングチェア CH24 (Y-チェア):部分寸法画像 ウェグナーのスケッチ
