Carl Hansen & Son / ダイニングチェア CH47

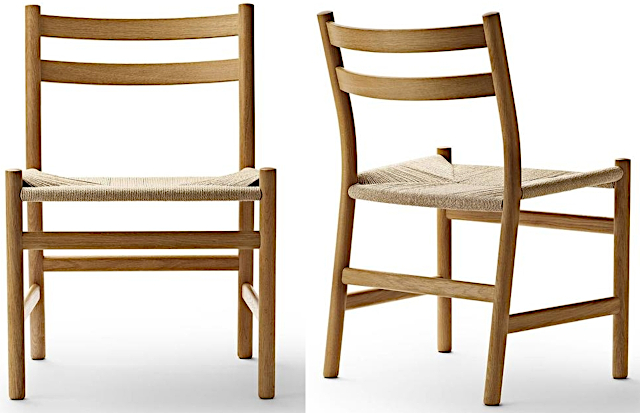

Carl Hansen & Son 社製ダイニングチェア 椅子を設計する上で、参考にしたいと思っても、有名な椅子のディテールを含めた具体的なデータを入手するのは難しいものです。
そのため今回は、Carl Hansen & Son 社製ダイニングチェア、「CH47」を実測したものを図面化しました。
省略した細かい部分もありますし、図面化する時点で、採寸を忘れていた部分もあります。
また、正確な治具を用いての採寸ではありませんので、不正確な部分もあるかと思います。椅子によっては、左右の寸法が違っている場合もあります。
よって、奥行等、カタログデータとは違っている部分もありますが、敢えてそのまま載せています。また、作製したCAD図面から逆に寸法を拾っている部分もありますので、不正確な部分は御了承、かつお許し下さい。
あくまでも、設計上の目安になれば幸いです。

注1:サイドシートレールの幅の採寸は忘れました。
注2:全てのストレッチャーの上下面は、ほぼ半丸に成形されています。
注3:採寸はペーパーコードを取り去った状態で行っています。
注4:SakraCadは、フリーの機械系2D-CADです。直感的で使いやすいと思います。

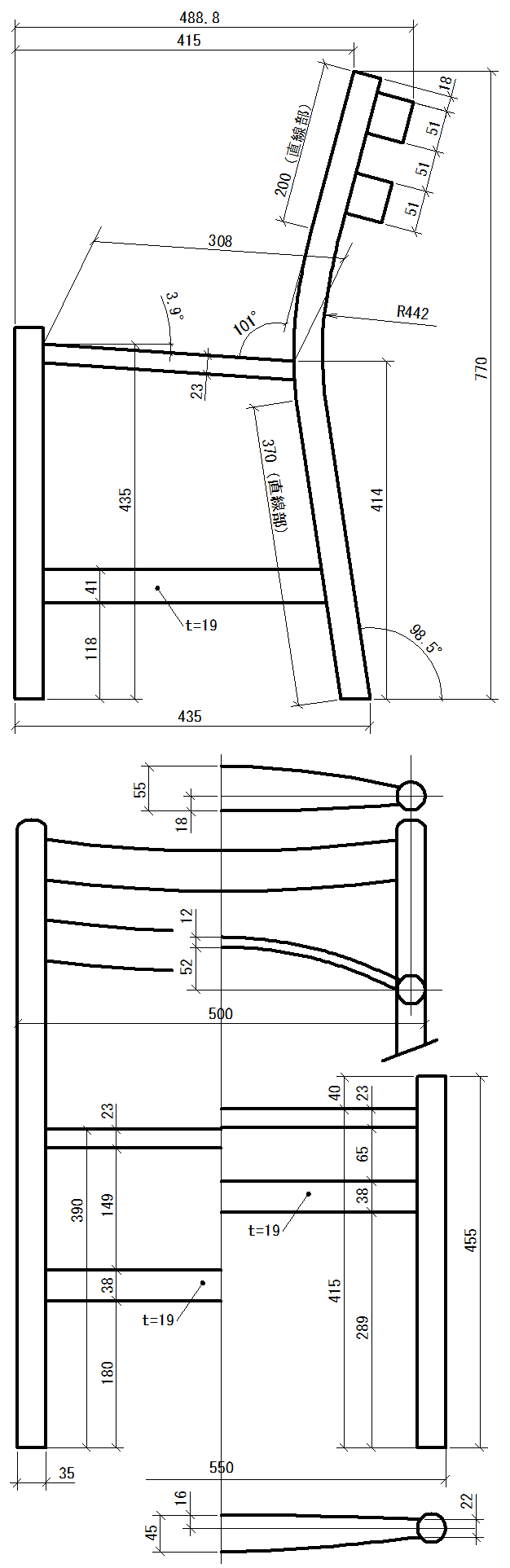

側面図:各部の寸法 正面図:各部の寸法
